Регулятор напряжения на базе LM317

В процессе работы над своими проектами у вас может возникнуть необходимость в понижении напряжения (постоянного тока). Для этого как нельзя лучше подходят DC-DC преобразователи. Но как вариант можно использовать и регуляторы напряжения, один из которых, на базе микросхемы LM317, представлен на этой страничке. Обратите внимание, на сайте уже есть пример использования этой микросхемы в качестве регулятора тока.

Сразу скажу, что с экономической точки зрения делать самому такой прибор смысла нет. На маркетплейсах готовая сборка стоит очень дешево. Здесь он представлен в учебно-тренировочных целях.

Фото. Регулятор напряжения

Регулятор напряжения

Данный прибор работает с входным напряжением от 3 до 40 вольт. На выходе вы можете получить от 1,2 до 37 вольт с возможностью регулировки. Максимальный выходной ток - 1,5 ампера. Минимальная разница между входным и выходным напряжением - 1,5 вольта.

ВНИМАНИЕ! Это одна из микросхем, которую довольно часто подделывают. При чем довольно хитро : регулятор прекрасно работает без нагрузки, а под нагрузкой просаживает напряжение. Обратите внимание, на сайте есть описание электронной нагрузки, которую вы можете использовать для проверки приборов, подобно этому регулятору напряжения.

ЭЛЕКТРОСХЕМА

За основу устройства взята электросхема из спецификации LM317 (datasheet). По сравнению с базовой она получила несколько "улучшений" : защиту от короткого замыкания на входе и выходе, фильтрацию сигналов с помощью конденсаторов.

Электросхема прибора представлена ниже.

Электросхема регулятора напряжения

Электросхема регулятора напряжения

Рассмотрим назначение некоторых элементов подробней.

СБОРКА ПЛАТЫ

Схема пайки элементов регулятора напряжения представлена на рисунке ниже. За базу взята макетная плата 50х35 мм. Конечно вы можете расположить элементы по другому и более компактно.

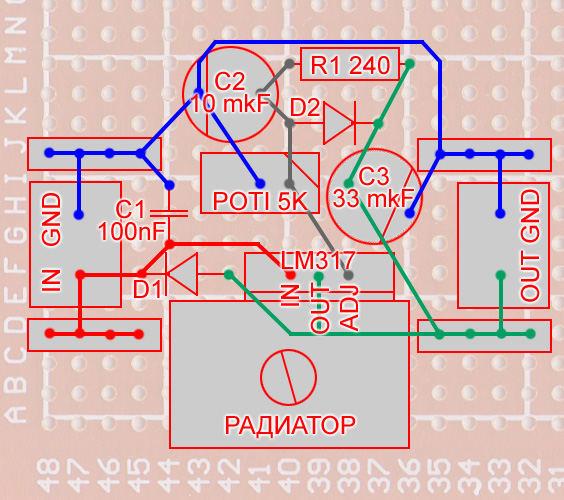

Схема пайки регулятора напряжения на макетной плате

Схема пайки регулятора напряжения на макетной плате

Примечания :

  1. Регулятор LM317 соединяется с радиатором через термопасту. ВНИМАНИЕ!!! Если микросхема LM317 выполнена в корпусе TO-220, то ее язычок соединен с выводом OUT, то есть при прямом соединении с радиатором, последний будет под выходным напряжением. Если вы боитесь короткого замыкания, изолируйте регулятор от радиатора или сам радиатор от случайного касания.
  2. Эта сборка рассчитана на небольшую нагрузку (до 0,5 А), поэтому размер радиатора небольшой. Если вы хотите длительно использовать максимальный ток (1,5 А), увеличьте соответственно площадь радиатора.
  3. Подсоединения входа и выхода устройства выполнены в трех вариантах : клеммница, штыревой соединитель "папа" и "мама" для проводов Dupont.
  4. Конденсаторы C2 и С3 электролитические, соблюдайте полярность.
  5. Мощность резистора R1 не менее 0,5 Ватт.
  6. Подстроечный резистор также должен иметь мощность не менее 0,5 Ватт. Здесь применен трехвыводной многооборотный потенциометр типа 3296. Один вывод не используется. Еще до пайки подберите такое положение резистора, чтобы вращение регулировочной головки соответствовало изменению напряжения на выходе : по часовой - увеличение, против часовой - уменьшение.

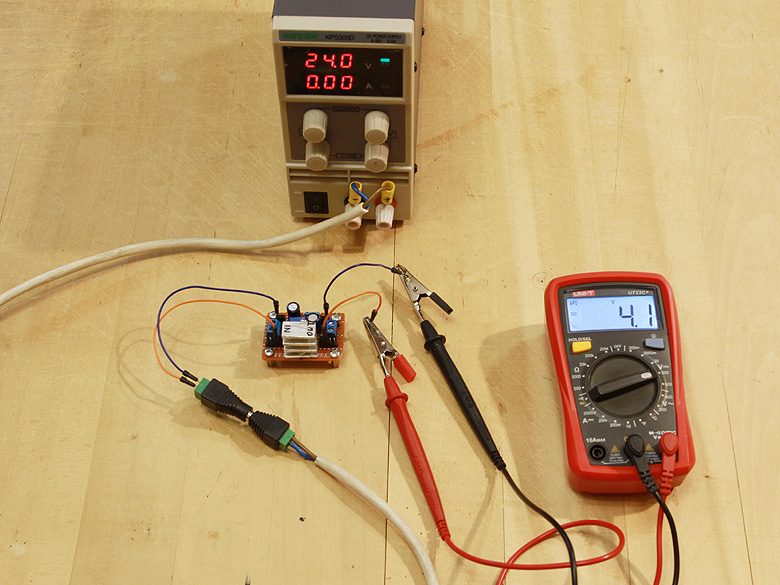

Проверка регулятора напряжения

Проверка регулятора напряжения
